內容編輯LZW-10型電流互感器
分類: 互感器
發布時間: 2012-05-30 16:56

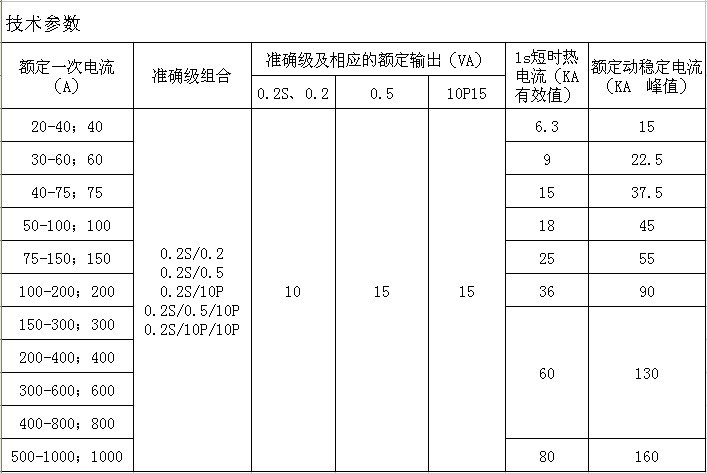

產品符合標準GB1208-2006和IEC60044-1； 額定電壓：10KV； 額定絕緣水平：12/42/75KV； 額定頻率：50HZ或60HZ； 額定二次電流：5A或1A； 負荷功率因數：cosΦ=0.8（滯后）。
價格 : ￥0.00
運費 : ￥0.00
數量 :
運費 : ￥0.00
數量 :
電流互感器使用說明
1. 產品執行標準
GB1208-2006《電流互感器》及IEC60044-1《電流互感器》
2. 使用條件
環境條件：環境溫度戶內式在-5℃~+40℃之間；戶外式在-25℃~40℃之間，日平均氣溫不超
過30℃。相對濕度不大于85％。
海拔高度不超過1000m。
大氣中無嚴重污穢及侵蝕性、放射性及爆炸性氣體存在。
不能安裝在有劇烈振動和撞擊的地方。
3. 注意事項
電流互感器一次又電流通過時，二次繞組不得開路，否則有高壓產生，對產品性亦有影響。
一次繞組的重復工頻耐壓試驗應在規定試電壓值的80％下進行。
4. 使用說明
保護用電流互感器準確級代號在JB574-64標準中規定過流保護為3級，差動保護為D級，
GB1208-75標準中規定為B級，GB1208-2006中規定：保護用電流互感器的準確級是以其額定
準確限值一次電流下的最大復合誤差的百分比標稱，其后標以字母P（表示保護用），保護
用電流互感器的標準準確級為5P和10P。
電流互感器可制作抽頭式多變比產品，其二次出線標記為（以200-300-400/5A三變比電流互
感器為例）1S1、1S2、1S3、1S4，其中連接1S1、1S2為300/5A，連接1S1、1S4為400/5A。
|
