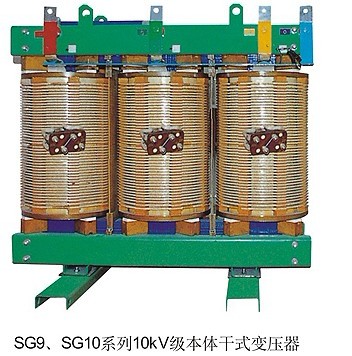

內容編輯SG10 6-10KV級系列H級非絕緣干式變壓器
分類: 干式變壓器
發布時間: 2012-05-21 09:05
本變壓器是采用美國UL認可的NOMEX絕緣系統產生的非包裝線圈三相干式電力變壓器，具有安全，可靠，節能，防火，防爆，維護簡單等優點。其設計先進，結構合理，外形美觀，主要性能指標均優于國內標準，如局放水平，空載損耗，負載損耗，噪聲以及能適應高濕度環境使用等，可安裝在靠近湖，海，河邊污穢潮濕的環境及防火要求高，負荷較大的地區，適用于高層建筑，機場，車站，碼頭，地鐵，醫院，電廠，冶金行業，購物中心，居民密集區以及石油化工，核電站，核潛艇等場所。
_lit.jpg)
價格 : ￥0.00
運費 : ￥0.00
數量 :
運費 : ￥0.00
數量 :
產品特點
1.精心設計的線圈結構及真空浸漬處理工藝使SG(B)10變壓器無局部放電產生，并且在整個壽命期內，無任何龜裂現象，無絕緣水平下降現象。
2.高壓采用連續式繞線組，低壓泊繞，整體真空浸漬及固化處理并采用高強度陶瓷支撐，有很好的突發短路電流的承受能力。
3.難燃，阻燃，無毒，自熄，防火。
4.在高溫明火燃燒下，SG(B)10變壓器幾乎無任何煙霧產生。
5.變壓器為H級（180°）絕緣。
6.絕緣層極薄且均勻，短時過負載能力強，無需強制冷卻，可120％長期過負荷，140％過負荷3小時。由于這種絕緣材料不老化且有彈性，因此在±50℃條件下可立即加滿載。
型號說明
S G (B) 10 — △ / ▽
S—三相
G—干式，空氣自冷
B—低壓箔式線圈
10—系列序號
△—額定容量（KVA）
▽—一次側電壓（KV）
使用條件
1.環境溫度：-50℃~+50℃。
2.海拔高度：≤1000m。
3.其它超出本技術條件規定的內容，由用戶與技術部協商處理，并在訂貨時注明。

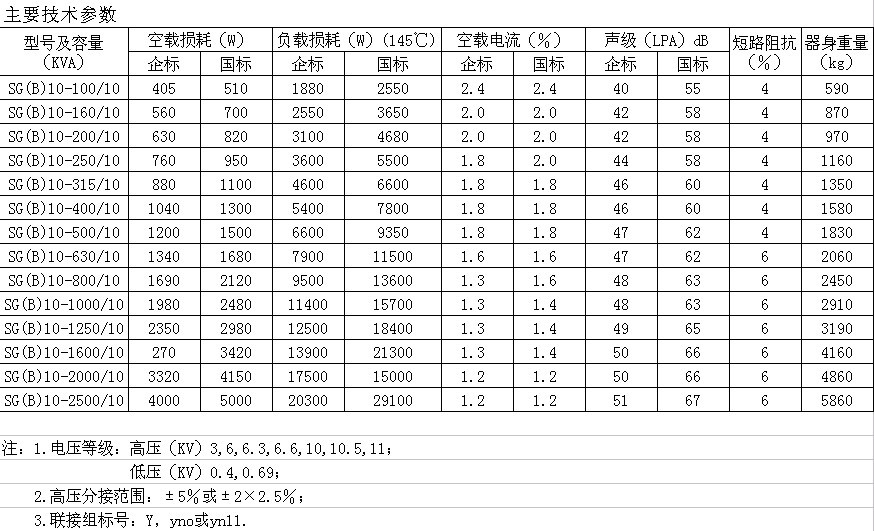

技術參數
1.電壓等級：高壓（KV)：3，6，6.3，6.6，10，10.5，11；
低壓（KV）：0.4,0.69；
2.高壓分接范圍：±5％或±2×2.5％；
3.聯結組標號：Y，yn0或D，yn11。
.jpg)
.jpg)
|
