內容編輯IML系列自然散熱類
分類: 電源
發布時間: 2012-06-08 14:49
ILM系列（自然散熱）集成模塊的特點：采用先進的功率和結構設計，功率密度可達到37W/in3，體積比傳統通用自然散熱型DC/DC變換器縮減40％，效率提高4％-10％，同時具有遙控，輸出電壓可調功能，栓路輸出，多路獨立輸出等特點，應用場合更廣。
價格 : ￥0.00
運費 : ￥0.00
數量 :
運費 : ￥0.00
數量 :

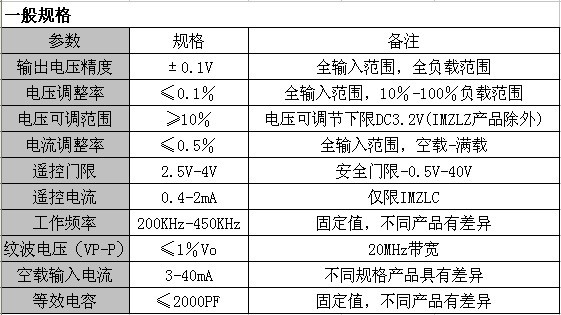

特性
輸人電壓覆蓋范圍：DC6V-80V
輸出電壓覆蓋范圍：DC3.3V-36V
輸出功率覆蓋范圍：3W-60W
最寬工作溫度范圍：-55℃-+105℃
最寬額定輸入范圍：5倍（如DC9V-45V）
最高效率：可達92％
絕緣電阻：DC500V≥200MΩ
專用技術：一體平面散熱結構
R網絡信號穩定技術
效率平衡技術
特性溫度平衡技術
低靜態功耗技術
型號定義和說明
I M L Z 4 15 05 J I M L A 3 12 D 05 J
I-標記：集成 I-標記：集成
M-類別：模塊類 M-類別：模塊類
L-領域：低壓輸入 ZL-領域：低壓輸入
Z-路數，外形，最大功率 A-路數，外形，最大功率
4-輸入寬度：最大為5倍，最大為4倍 3-輸入寬度：最大為5倍
15-輸入下限：額定最低輸入電壓值 12-輸入下限：額定最低輸入電壓值
05-輸出電壓：額定輸出電壓 D-路數標記：S單路 D雙路
J-溫度等級：S,G,J ,H 05-輸出電壓：額定輸出電壓
J-溫度等級：S,G,J ,H
I M L 2Z 3 12 12 3R3 J
I-標記
M-類別：模塊類
L-領域：低壓輸入
2Z-路數，外形，最大功率
3-輸入寬度：最大為5倍
12-輸入下限：額定最低輸入電壓值
12-輸出電壓1：額定輸出電壓1
3R3-輸出電壓2：額定輸出電壓2
J-溫度等級：S,G,J,H
|
