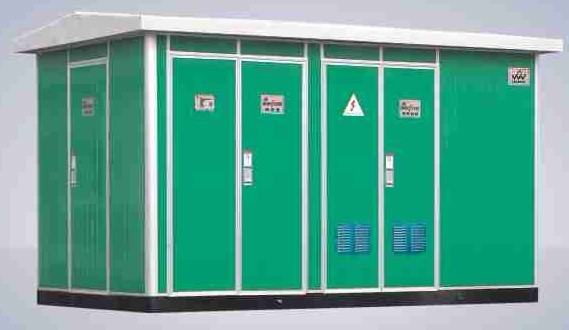

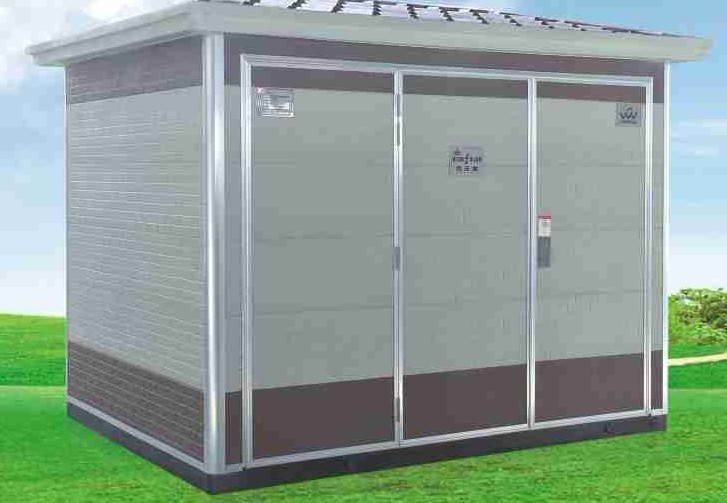

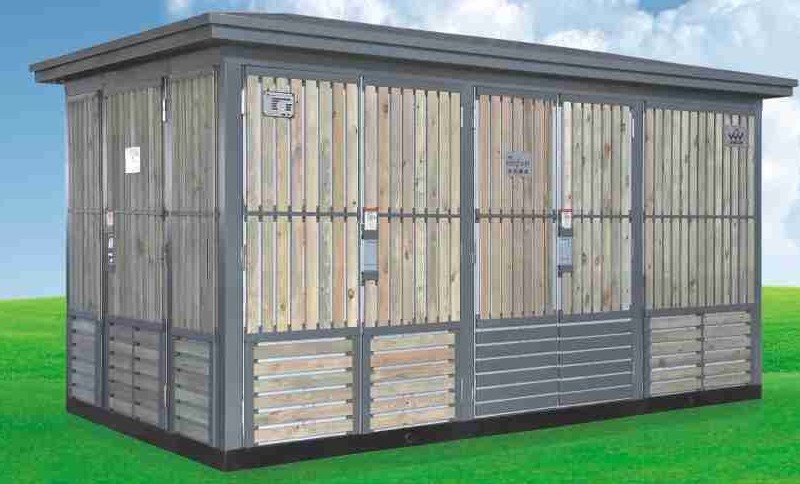

YB□20高壓/低壓預裝式變電站

分類: 變電站發布時間: 2012-06-04 17:16

產品概述本產品完全符合GB/T17467-1998《高壓/低壓預裝式變電站》標準。適用于城市公共配電，路燈用電，工礦企業，市區建筑，住宅，山區，賓館，公園及工地施工等，可實現環網型和終端型供電方式。

價格 : ￥0.00
運費 : ￥0.00
數量 :

使用環境

1.海拔高度：≤1000m；

2.環境溫度：-30℃~+40℃；

3.溫度：最高月平均氣溫+30℃，最高年平均氣溫+20℃；

4.相對濕度：日平均≤95％,月平均≤90％；

5.防震水平：水平加速度0.4m/s²，垂直加速度0.15m/s²；

6.安裝地點：無劇烈沖擊，無嚴重污染和化學腐蝕，無導電塵埃及爆炸危險。

型號說明

YB □ 20 - △ / ▽ - ◇

YB-高壓/低壓預裝式變電站

□-布置方式：M表示“目”字型，P表示“品”字型

20-設計序號

△-高壓側額定電壓（KV）

▽-低壓側額定電壓（KV）

◇-變壓器額定容量（KVA）

產品結構特點

1.箱變的基本結構分為“目”字形，箱體骨架采用優質的槽鋼和角鋼焊接而成，具有較高的機械強度，箱體采用鋁合金型材制作，具有較高的防腐能力，整體美觀的外形經噴漆著色可與周圍環境協調，精心設計的底部起吊裝置，給安裝運輸移動提供了極大地方便。

2.箱變內有獨立的高壓室，變壓器室和低壓室，各室照明隨門的開啟自動打開。高壓室內裝有高壓環網開關設備，可根據用戶需要選用壓氣式，真空式負荷開關，且具有“五防”功能，當采用限流型高壓熔斷器時，負荷開關自動分閘，避免了因缺相運行而引起故障。

3.變壓器室采用自然通風和自動控制的強迫散熱風冷裝置，具有隨溫度變化而自動控制的排風系統，能有效控制降低箱內溫度，滿足運行要求，根據用戶要求還可采用防凝露的裝置，根據用戶要求，可沿有軌道能方便的從變壓室兩側從大門進出。箱體材料能防止雨水和污物進入，具備長期戶外便用的條件，確保防腐防水，防塵性能，使用壽命長，維護簡單，外形美觀。

4.變壓器可采用干式或油浸式變壓器，油浸式變壓器可選用有油枕和無油枕全密封兩種。

5.低壓室具有低壓成套開關設備的總體功能，供用戶挑選，任意組合。

6.外殼材料：外殼材料有復合板，不銹鋼復合板，鍍鋁鋅板，不銹鋼板，金屬雕花板。

7.結構特點：高壓結構合理緊湊，可選用SF6，F(xiàn)ZN57,VHC環網柜，全部具有五防聯鎖功能。

變壓器自然通風和自然通風冷系統可適用干式和油式變壓器。

8.低壓室：可根據用戶要求采用多結構的配電方案，有動力配電，照明配電，無功自動補償，電能計量等各種功能，裝有自動照明系統。
