內容編輯JDJJ2-35型電壓互感器
分類: 互感器
發布時間: 2012-05-30 14:42

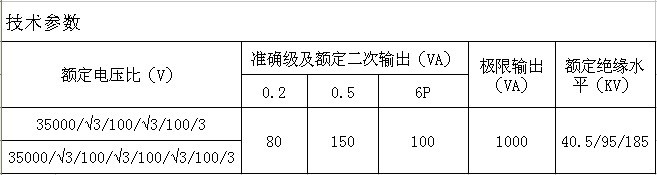

1.產品符合標準GB1207-2006和IEC60044-2； 2.額定電壓：3KV、6KV、10KV； 3.額定頻率：50HZ或60HZ ； 4.負荷功率因數：cosΦ=0.8（滯后）； 5.額定電壓下勵磁時，承受1s外部短路無損傷。
價格 : ￥0.00
運費 : ￥0.00
數量 :
運費 : ￥0.00
數量 :
電壓互感器使用說明
1. 產品執行標準
GB1207-2006《電磁式電壓互感器》及IEC60044-2《電壓互感器》。
2. 使用條件
①環境條件：環境溫度戶內式在-5℃~+40℃之間；戶外式在-25℃~40℃之間，日平均氣溫不
超過30℃。相對濕度不大于85％。
②海拔高度不超過1000m。
③大氣中無嚴重污穢及侵蝕性、放射性及爆炸性氣體存在。
④不能安裝在有劇烈振動和撞擊的地方。
3. 注意事項
電壓互感器二次繞組不得短路，否則互感器將被燒毀。
一次繞組的重復工頻耐壓試驗應在規定試電壓值的80％下進行。
4. 使用說明
電壓互感器接地保護用的繞組以往稱為“零序電壓線圈”，其準確級標注為3B
或6B，其中3、6表示誤差限值，B表示保護，GB1207-2006中規定：保護用電壓
互感器的準確級是以該準確級在5％額定電壓到額定電壓因數相對的電壓范圍內
最大允許電壓誤差的百分?jǐn)?shù)標稱，其中標以字母P，保護用電壓互感器的標準準確
級為3P和6P。
|
