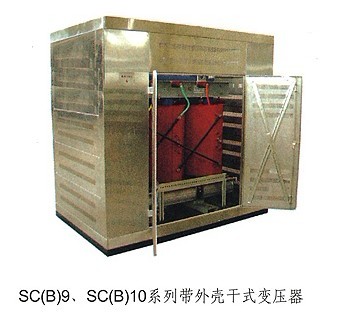

內容編輯SC(B)9、SC(B)10 10KV級系列環氧樹脂澆注干式變壓器
分類: 干式變壓器
發布時間: 2012-05-19 15:47
外部聯結方式
高壓端子出線方式：標準設計底部出線，也可采用底部出線。
低壓端子出線方式：標準設計為頂部出線，也可采用底部出線，也可采用橫排側出線。
_lit.jpg)
價格 : ￥0.00
運費 : ￥0.00
數量 :
運費 : ￥0.00
數量 :
結構特征
1.鐵芯：由優質冷軋電工硅鋼片組成
2.低壓繞組：由整張銅箔線圈組成
3.高壓繞組：由真空繞注的分段式雙玻璃絲包線圈組成
4.低壓端子
5.高壓端子：接線方式可變，便于優化安裝設計
6.彈性墊塊：防止機械共振，降低噪音
7.夾件和小車：小車的滾輪能夠旋轉90°，便于縱向或橫向移動。
8.填料型樹脂絕緣：具有防潮與抗?jié)駸帷Ｗ枞己妥韵ㄌ匦?/p>
技術特點
1.局部放電值低 由于線圈在真空狀態下澆注，極大地防止線圈內氣泡的產生，所以局部放電量完全達到國家的有關標準規定。
2.耐雷電沖擊能力強 雷電沖擊電壓沿繞組的起始分布影響變壓器繞組絕緣的損壞程度，箔式繞組起始電壓分布接近線性。
3.抗短路能力強 低壓繞組的銅箔寬度就是電抗高度，低壓電流按繞組間的安匝平衡要求匹配，高低壓繞組因短路引起的軸向力幾乎為零。
4.抗干裂性能好 變壓器采用填料型樹脂和全銅箔結構，絕緣材料與銅導體的熱膨脹系數最相近，有效防止線圈開裂。
5.過負載能力強 若相同的變壓器負載損耗相等，則銅箔的截面積將相應較放大，體積增大后，填料樹脂用量多，因此繞組的熱容性大，變壓器短時過載能力強。
6.阻燃特性好 采用填料型樹脂澆注工藝有利于環境保護，變壓器具有免維護，防潮，抗?jié)駸幔枞己妥韵ㄌ匦?。在電弧的高溫燃燒下，不產生任何有毒氣體。
7.噪音低
8.損耗低 SCB9系列與國內通常使用的“8”型產生相比，總損耗平均降低10-15％，具有很好的經濟效益。
