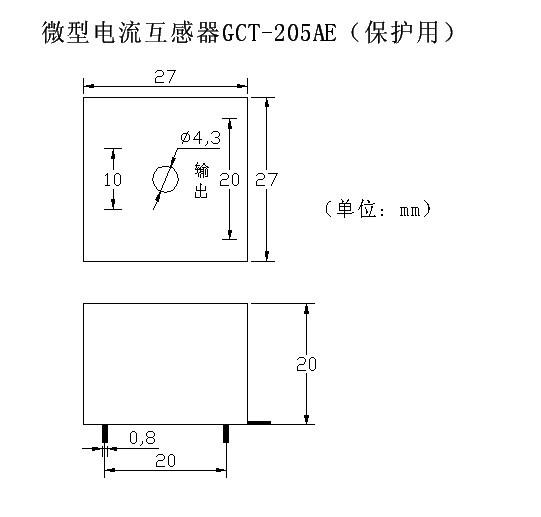

內容編輯GCT-205AE（保護用）微型電流互感器
分類: 微型精密互感器
發布時間: 2012-01-04 14:17
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
_lit.jpg)
價格 : ￥1.00
運費 : ￥0.00
數量 :
運費 : ￥0.00
數量 :
作用
電流互感器的作用是可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流，用來進行保護、測量等用途。如變比為400/5的電流互感器，可以把實際為400A的電流轉變?yōu)?A的電流。
使用
1）電流互感器的接線應遵守串聯原則：即一次繞阻應與被測電路串聯，而二次繞阻則與所有儀表負載
串聯
2）按被測電流大小，選擇合適的變化，否則誤差將增大。同時，二次側一端必須接地，以防絕緣一旦損壞時，一次側高壓竄入二次低壓側，造成人身和設備事故
3）二次側絕對不允許開路，因一旦開路，一次側電流I1全部成為磁化電流，引起φm和E2驟增，造成鐵心過度飽和磁化，發熱嚴重乃至燒毀線圈；同時，磁路過度飽和磁化后，使誤差增大。電流互感器在正常工作時，二次側近似于短路，若突然使其開路，則勵磁電動勢由數值很小的值驟變?yōu)楹艽蟮闹?，鐵芯中的磁通呈現嚴重飽和的平頂波，因此二次側繞組將在磁通過零時感應出很高的尖頂波，其值可達到數千甚至上萬伏，危機工作人員的安全及儀表的絕緣性能。
另外，二次側開路使E2達幾百伏，一旦觸及造成觸電事故。因此，電流互感器二次側都備有短路開關，防止一次側開路。如圖l中K0，在使用過程中，二次側一旦開路應馬上撤掉電路負載，然后，再停車處理。一切處理好后方可再用。
4）為了滿足測量?jī)x表、繼電保護、斷路器失靈判斷和故障錄波等裝置的需要，在發電機、變壓器、出線、母線分段斷路器、母聯斷路器、旁路斷路器等回路中均設具有2～8個二次繞阻的電流互感器。對于大電流接地系統，一般按三相配置；對于小電流接地系統，依具體要求按二相或三相配置
使用方法

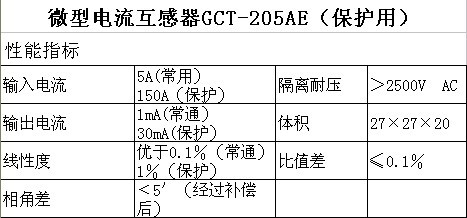

GCT-205AE一種精密電流互感器，輸入額定電流為5A，額定輸出電流為1mA。通過運算放大器，用戶可調節電阻R的值在輸出端得到所要求的電壓輸出。GCT-205AE的相移很小，一般可不補償。由于GCT-205AE的動態范圍很寬。特別是在測量和保護兼用同一互感器時，運算放大器需要有很好的性能。運算放大器的電源電壓通常取±15V或±12V。
GCT-205AE次級如不加運算放大器而直接并聯一個電阻使輸出變換成電壓信號也是可以的。前提是電阻要小于200Ω，輸出電壓最大150mV，這是仍能得到線性度優于0.1％的輸出電壓信號。和推薦電路比較，會使縮小了互感器的線性范圍，使相移增大。
.jpg)
.jpg)
|
