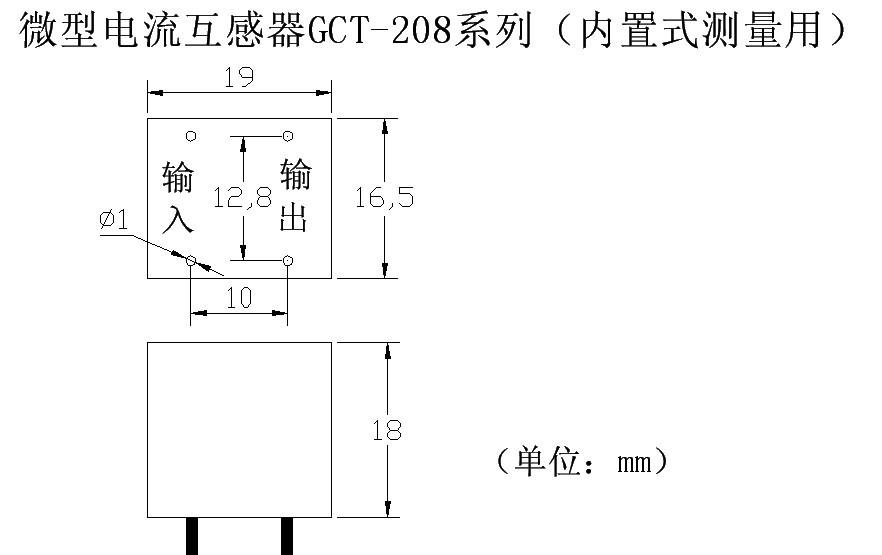

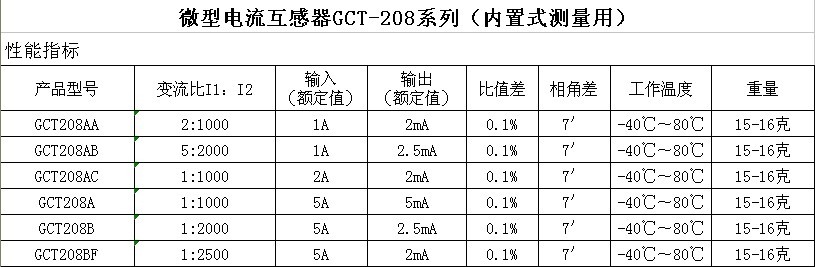

內容編輯GCT208A、GCT208AA微型電流互感器
分類: 微型精密互感器
發布時間: 2012-01-04 14:03
微型電壓互感器是一種電流型電壓互感器，初級通過電路中串入電阻，二次并聯電阻。將電壓轉換成電流，經互感器作電流變換后，初級輸出電流信號經取樣電阻轉換為所需要的電壓。微型電壓互感器絕大部分為插在電路板中使用。
_lit.jpg)
價格 : ￥2.00
運費 : ￥0.00
數量 :
運費 : ￥0.00
數量 :
微型電流互感器 微型電流互感器(含微型電流變換器)一次側無電阻，普通微型電流互感器在是二次側串聯電阻的互感器，輸出為電流。微型電流互感器中的微型電流變換器是在二次側并聯電阻，輸出為電壓。微型電流互感器分為多匝繞線式（插在電路板）和穿心式兩種使用方式。
應用實例
設計一個輸入電流為5A,輸出為5V的運用電路，各元器件參數如下：
R=5V/2.5mA=2.0KΩ
C經驗值一般為0.01-0.033uF
r為100-300KΩ可調電阻
IC為OP07或uA741等通用運算放大器
特別說明
本互感器二次側也可以不使用運放，而直接并入一電阻取得電壓，但電阻值不宜過大，電阻太大時，互感器線性變差，相移增大。
.jpg)
.jpg)
