內容編輯GPT-202B微型電壓互感器（測量用）
分類: 微型精密互感器
發布時間: 2012-01-04 13:51
中文名稱：互感器 英文名稱：instrument transformer 其他名稱：儀用變壓器 定義：電流互感器和電壓互感器的統稱。將高電壓變成低電壓、大電流變成小電流，用于量測或保護系統。 應用學科：電力（一級學科）；變電（二級學科）
_lit.jpg)
價格 : ￥20.00
運費 : ￥0.00
數量 :
運費 : ￥0.00
數量 :

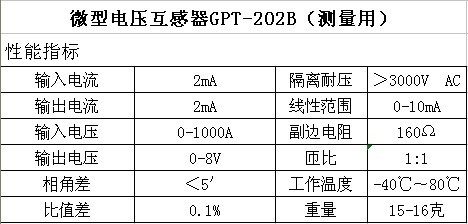

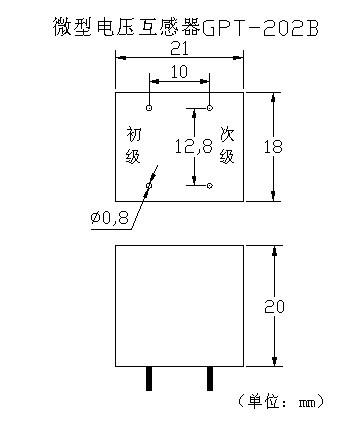

基本特點
(1)一次線圈串聯在電路中，并且匝數很少，因此，一次線圈中的電流
完全取決于被測電路的負荷電流．而與二次電流無關；(2)電流互感器二次線圈所接儀表和繼電器的電流線圈阻抗都很小，所以正常情況下，電流互感器在近于短路狀態下運行。
電流互感器一、二次額定電流之比，稱為電流互感器的額定互感比：kn=I1n/I2n
因為一次線圈額定電流I1n己標準化，二次線圈額定電流I2n統一為5(1或0.5)安，所以電流互感器額定互感比亦已標準化。kn還可以近似地表示為互感器一、二次線圈的匝數比，即kn≈kN=N1/N2式中N1.N2為一、二線圈的匝數。
應用實例
設計一個輸入電壓為100V，輸出為5V的運用電路，各元器件參數如下：
R＇=100V/2mA=50KΩ
R=5V/2mA=2.5KΩ
C經驗值一般為0.01-0.033uF
r為200KΩ可調電阻
IC為OP07或uA741等通用運算放電器
特別說明
本互感器二次側也可以不使用運放，而直接并入一電阻取得電壓，但電阻值不宜過大，電阻太大時，互感器線性變差，相移增大
