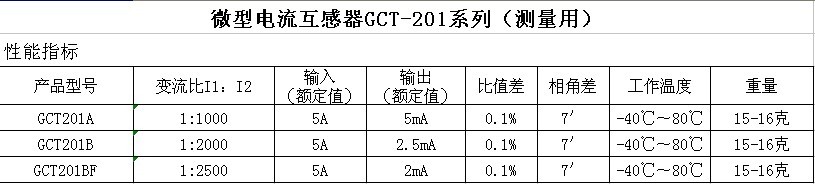

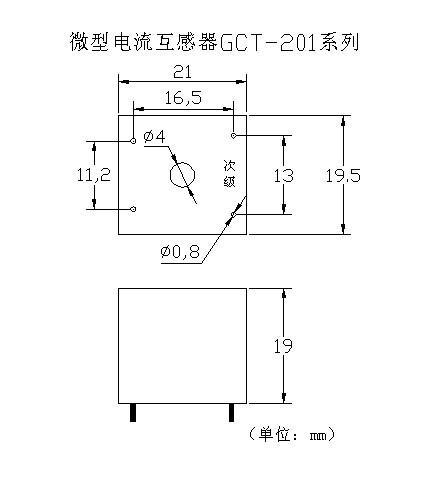

內容編輯GCT201A微型電流互感器
分類: 微型精密互感器
發布時間: 2012-01-04 13:40
互感器(instrument transformer)是按比例變換電壓或電流的設備。其功能主要是將高電壓或大電流按比例變換成標準低電壓（100V）或標準小電流（5A或10A，均指額定值），以便實現測量儀表、保護設備及自動控制設備的標準化、小型化。同時互感器還可用來隔開高電壓系統，以保證人身和設備的安全。按比例變換電壓或電流的設備。
_lit.jpg)
價格 : ￥20.00
運費 : ￥0.00
數量 :
運費 : ￥0.00
數量 :
主要作用
電力系統為了傳輸電能，往往采用交流電壓、大電流回路把電力送往用戶，無法用儀表進行直接測量?；ジ衅鞯淖饔?，就是將交流電壓和大電流按比例降到可以用儀
表直接測量的數值，便于儀表直接測量，同時為繼電保護和自動裝置提供電源。電力系統用互感器是將電網高電壓、大電流的信息傳遞到低電壓、小電流二次側的計量、測量儀表及繼電保護、自動裝置的一種特殊變壓器，是一次系統和二次系統的聯絡元件，其一次繞組接入電網，二次繞組分別與測量儀表、保護裝置等互相連接?；ジ衅髋c測量儀表和計量裝置配合，可以測量一次系統的電壓、電流和電能；與繼電保護和自動裝置配合，可以構成對電網各種故障的電氣保護和自動控制?；ジ衅餍阅艿暮脡模苯佑绊懙诫娏ο到y(tǒng)測量、計量的準確性和繼電器保護裝置動作的可靠性。
互感器分為電壓互感器和電流互感器兩大類，其主要作用有：將一次系統的電壓、電流信息準確地傳遞到二次側相關設備；將一次系統的高電壓、大電流變換為二次側的低電壓（標準值）、小電流（標準值），使測量、計量儀表和繼電器等裝置標準化、小型化，并降低了對二次設備的絕緣要求；將二次側設備以及二次系統與一次系統高壓設備在電氣方面很好地隔離，從而保證了二次設備和人身的安全。
應用實例
設計一個輸入電流為5A，輸出為5V的運用電路，各元器件參數如下：
R=5V/2.5mA=2.0KΩ
C經驗值一般為0.01-0.033uF
r為100-300KΩ可調電阻
IC為OP07或uA741等通用運算放大器
特別說明
本互感器二次側也可以不使用運放，而直接并入一電阻取得電壓，但電阻值不宜過大，電阻太大時，互感器線性變差，相移增大。
